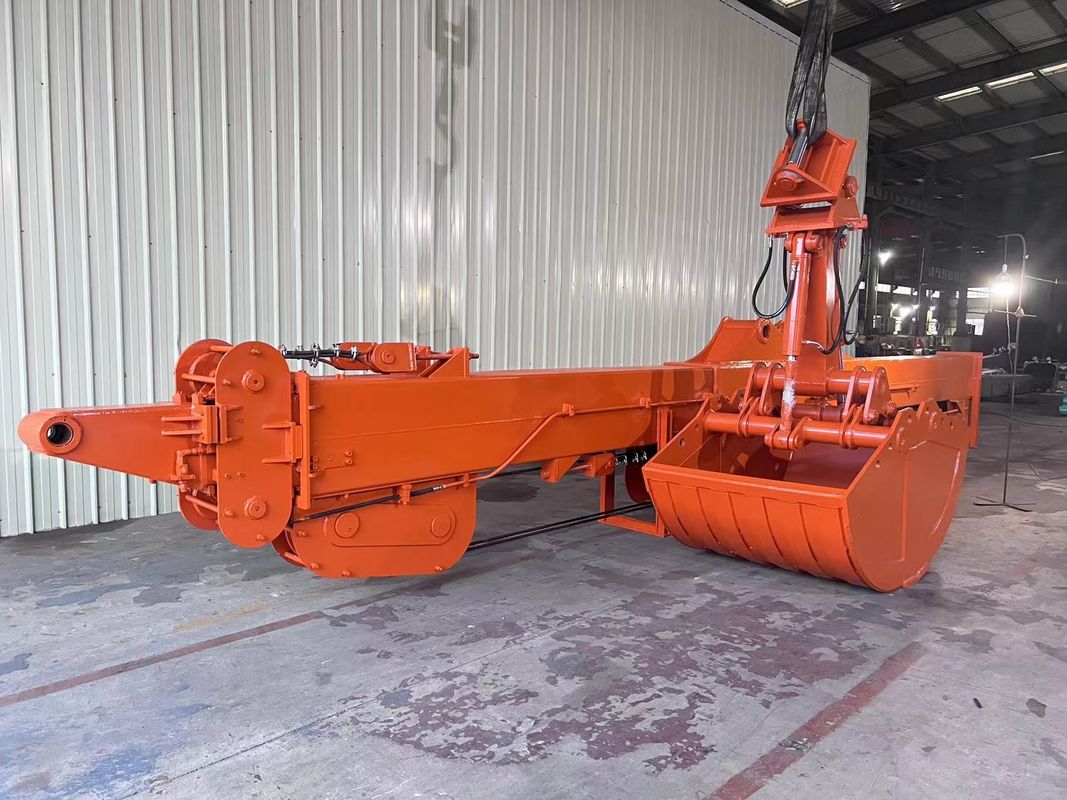

25M Telescopic Dipper Arm Untuk Excavator DX225

Siap untuk Upgrade?

Tangan Teleskop khusus untuk proyek Israel:
✔Jangkauan 18m-32m(ISO 9001 bersertifikat)
✔Sesuai langsung OEMuntuk Doosan/Volvo/CAT
✔Garansi struktural 1 tahun

Cara Menginstal Telaskop Excavator: Panduan Langkah demi Langkah

01 Harus mempersiapkan ini:
Butuh 3 orang: 1 sebagai sopir dan 2 sebagai pemasang
Pastikan excavator memiliki saluran pipa tambahan
Butuh Alat:
Plug internal dan eksternal ((tipe M26x1.5H) 2 set
Plug internal dan eksternal ((3/4 tipe wanita) 2 set
Plug internal dan eksternal (tipe wanita) 2 set
Plug internal dan eksternal ((19 tipe US flat cut) 1 set
kunci terbuka: 17-19,18-21,22-24,27-30,30-32 ((2 set)
36-41 ((2 set)
Kunci Inggris yang dapat disesuaikan: 450#,300#
kunci cincin offset ganda: 18,21,22,24
Kunci cepat dan soket
Penggeser sekrup kepala datar, Penggeser sekrup Phillips
10# T-bar, tang, gantung, batang atas tebal untuk poros, palu

02 Hapus tekanan hidrolik
perlu untuk mematikan excavator dan menghapus tekanan dari saluran hidrolik Pertama
(Tombol pada katup tekanan menghilangkan tekanan dari tabung
Kekuatan, jika katup bantuan tidak bekerja, Anda dapat menghapus cairan
Tekanan juga dapat dikeluarkan dari tutup tangki)

03 Menginstal lengan teleskopik

04 Pasang saluran pipa

05 Lengan teleskopik sudah terhubung

06 Mari kita lihat cara memasang switch kaki bidirectional

Ganti switch pedal kaki dengan Bidirectional

07 Switch pedal kaki bidirectional terdiri dari empat konektor:

T, P, A1, dan A2.
.Port T harus dihubungkan ke
T port dari katup perjalanan excavator
menggunakan sendi tiga arah untuk memisahkan
aliran minyak.
Demikian pula, port P harus terhubung
ke port P dari katup perjalanan menggunakan
konektor tiga arah untuk pemisahan minyak.
Akhirnya, konektor A1 dan A2 harus
dihubungkan ke konektor kontrol pilot
dari katup distribusi.

08 Klep Perjalanan
Lepaskan bantalan karet yang terletak di lantai kabin untuk mengungkapkan yang ditunjuk
pembukaan instalasi untuk switch pedal kaki bidirectional.
terletak di sisi kanan taksi.
Cari port T dan port P dari katup perjalanan, yang sesuai dengan port T
dan port P yang terhubung ke pedal kaki.

09 pipa penghubung
A1 dan A2 dihubungkan ke katup distribusi. Untuk menemukan katup distribusi, ikuti pipa pemutus dan perhatikan di mana ia terhubung ke katup distribusi.
Cari posisi bersama di kedua sisi koneksi atau pada
Hubungkan A1 dan A2 ke kedua posisi ini masing-masing.
Cari tutup katup yang sesuai. tutup katup pipa masuk minyak biasanya
terhubung ke A1, sementara tutup katup pipa pengembalian minyak terhubung ke A2.
Dalam kasus tindakan terbalik, cukup ganti pipa yang terhubung ke A1 dan A2.

10 Diagram Sambungan Pipa

11 setelah pemasangan, harus melembutkannya
Menerapkan minyak ke posisi pin, tabung lengan lengan teleskopik,ada banyak lubang pelumasan pada lengan teleskopik dapat menambahkan minyak, lengan teleskopik juga harus pelumasan seluruh tubuh!
